Produktbeskrivelse:

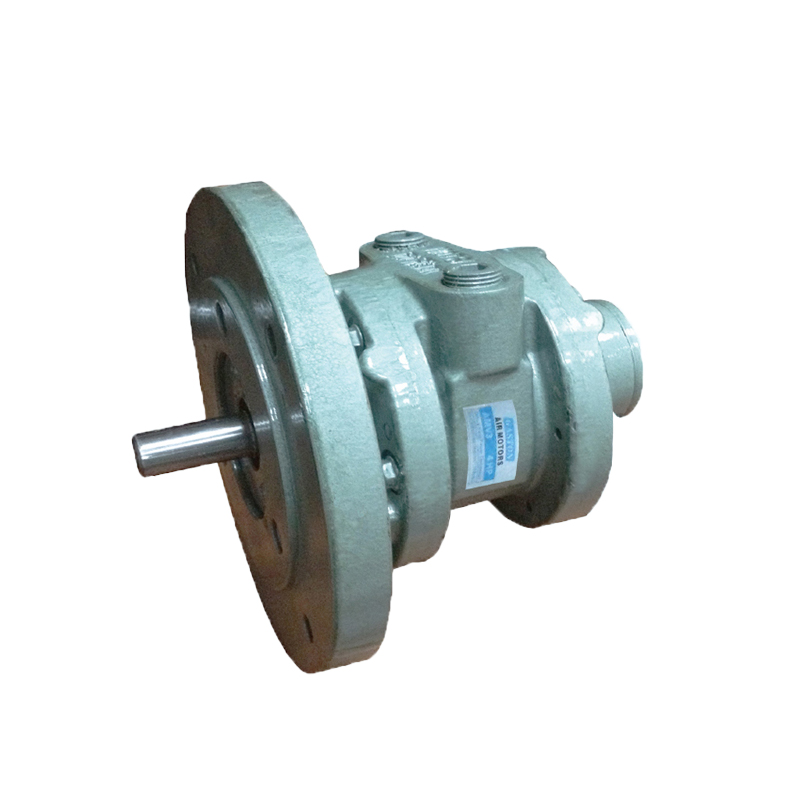

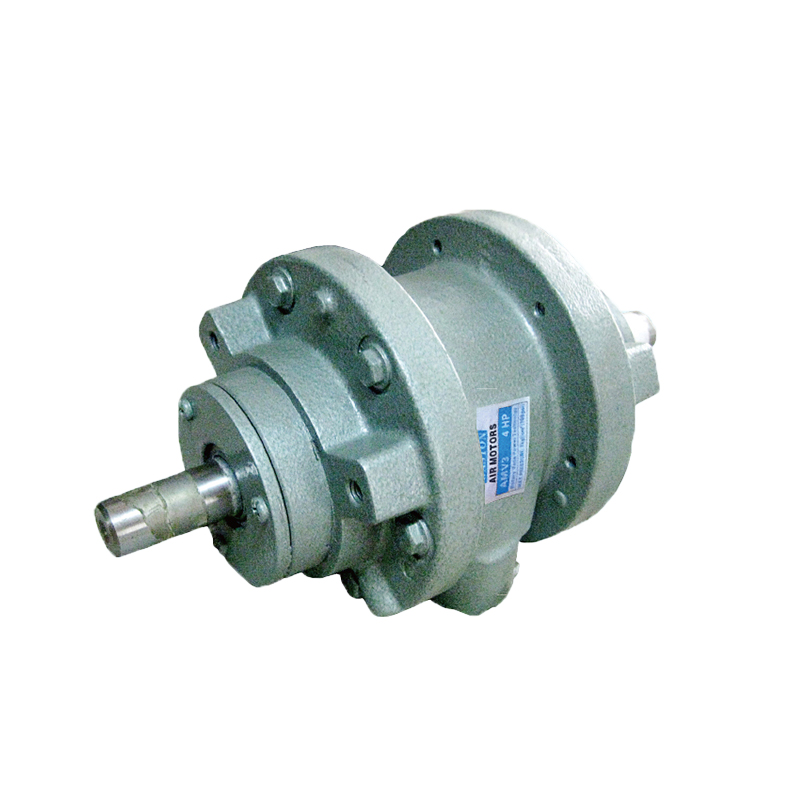

AMV3 vinge pneumatisk motor produktparametre:
Effekt: 3KW, hestekræfter: 4HK, drejningsmoment: 10N.m, fri hastighed: 3000RPM, luftforbrug: 3600L/min, vægt: 7,4-11,9KG (forskellige installationsmetoder, forskellige vægte), tre installationsmetoder er tilgængelige: lodret, vandret , flange, valgfri manuel reguleringsventil, bremse, gearreduktion, controller.
Standard funktioner:
Brug af trykluft som strømkilde er sikkert og eksplosionssikkert. Produktet har et eksplosionssikkert certifikat og opfylder nationale sikkerhedsstandarder. Høj hastighed og højt drejningsmoment vil ikke brænde på grund af overbelastning. Hastigheden justeres trinløst. Kontrolventilen bruges til at skifte start, justering og stop, og frem- og tilbageretningen kan vendes øjeblikkeligt. Motoren er designet til at være lukket som en helhed og kan bruges i støvede, fugtige og barske miljøer. Det er meget udbredt i den kemiske industri, halvledere, krystaller, petrokemikalier, biokemisk teknologi, malingsfabrikker, automatiserede maskiner og andre industrier.
Arbejdsmiljø:
Væske: Trykluft
Brugstryk: 5 kg/cm 2 (70psi)
Maksimalt arbejdstryk: 6Kg/cm 2 (85psi)
Omgivelsestemperatur: -10°C ~ 70°C (kan kun bruges i en ikke-frysende tilstand)
Smøreolie: IS0VG32 eller lignende. (Det er nødvendigt at tilføje olie med en olietåge, 2~3 dråber pr. minut).
Kontinuerlig brug: Ja (kan ikke køre kontinuerligt uden belastning).
Anbefalet hastighed: (0,3~1) x maksimal udgangshastighed.
Detaljerede parametre

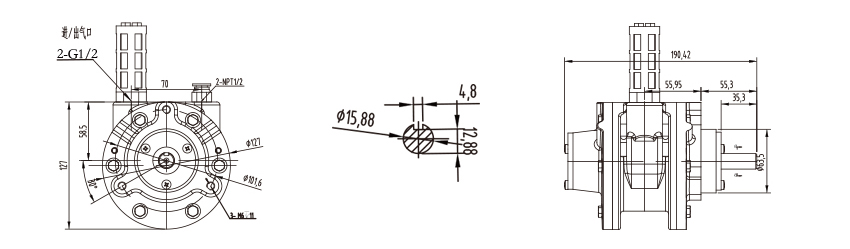

AMV3-F

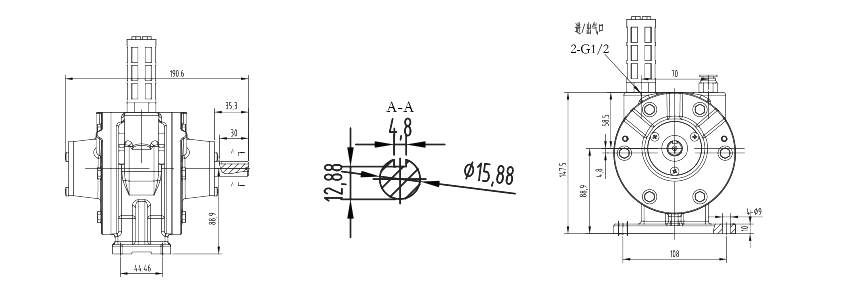

AMV3-L

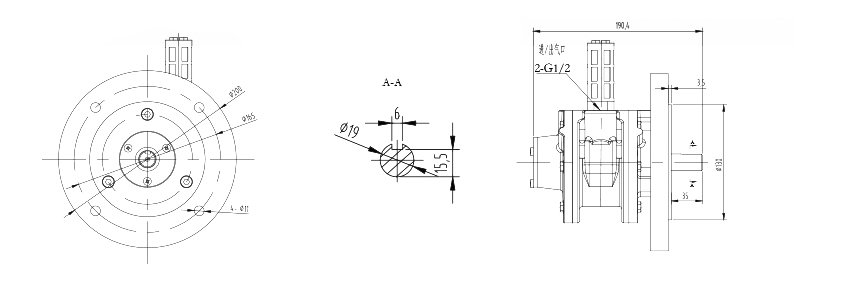

AMV3-IEC
Model | Gearforhold | Dato ved Max Magt | Data ved maksimalt drejningsmoment | Vægt (KG) | ||||||||
Power | Moment | Hastighed | Luftforbrug | Max drejningsmoment | Lodret | Vandret | Flange | |||||
H P | KW | N.m | lbf.ft | rpm | L/min | N.m | lbf.ft | KG | KG | KG | ||
AMV3 | 4 | 3 | 10 | 7.4 | 3000 | 3600 | 12.8 | 9.4 | 7.4 | 9.5 | 11.9 | |
1/3 | 27.5 | 20.3 | 1000 | 39 | 28.8 | 23.8 | 24 | ※ | ||||
1/5 | 43 | 31.7 | 600 | 61 | 45 | |||||||
1/10 | 91 | 67.2 | 300 | 3800 | 130 | 95.9 | ||||||
1/20 | 175 | 129.2 | 150 | 261 | 192.6 | |||||||
1/40 | 358 | 264.2 | 75 | 550 | 405.9 | 38 | 37 | ※ | ||||
1/50 | 435 | 321 | 60 | 689 | 508.5 | |||||||
1/60 | 506 | 373.4 | 50 | 809 | 597 | |||||||
1/100 | 805 | 594 | 30 | 1305 | 963.1 |
INGEN. | Navn | Mængde | INGEN. | Navn | Mængde |
1 | Endekappe | 1 | 10 | Motor rotor | 1 |
2 | Drivendeleje | 1 | 11 | Ejektor | 4 |
3 | O-ring | 2 | 12 | Bladfjeder | 4 |
4 | Drivendeleje | 1 | 13 | Klinge | 4 |
5 | Dyvelnål | 2 | 14 | Motordæksel | 1 |
6 | Drev endeplade | 1 | 15 | Leje | 1 |
7 | Karosseripakning | 2 | 16 | Dækhætte | 1 |
8 | Vane Spring | 4 | 17 | Motordæksel | 1 |
9 | Nøglesalg | 1 |
