AMP6 produktparametre:
Effekt: 0,56KW, hestekræfter: 0,75HK, drejningsmoment: 7,6N.m, fri hastighed: 1200RPM, gasforbrug: 504L/min, vægt: 5,6-6,9KG (forskellige installationsmetoder, forskellige vægte), fire installationsmetoder er tilgængelige: grundlæggende, lodret, vandret, flange, valgfri manuel kontrolventil, bremse, gearreduktion, controller.
Standard funktioner:
Ved at bruge trykluft som strømkilde til sikkerhed og eksplosionssikker har produktet et eksplosionssikkert certifikat og opfylder nationale sikkerhedsstandarder. Højt drejningsmoment, lavt gasforbrug, vil ikke brænde på grund af overbelastning, hastighed trinløs justering, start, justering, stop ved kontrolventilskift, kan øjeblikkeligt vende retningen. Motoren er designet til at være lukket som en helhed og kan bruges i støvede, fugtige og barske miljøer. Udbredt i den kemiske industri, halvledere, krystaller, petrokemikalier, biokemisk teknologi, malingsfabrikker, automationsmaskiner og andre industrier.
Arbejdsmiljø:
Væske: Trykluft
Brugstryk: 5 kg/cm 2 (70psi)
Maksimalt arbejdstryk: 6Kg/cm 2 (85psi)
Omgivelsestemperatur: -10°C ~ 70°C (kan kun bruges i en ikke-frysende tilstand)
Smøreolie: IS0VG32 eller lignende. (Det er nødvendigt at tilføje olie med en olietåge, 2~3 dråber pr. minut).
Kontinuerlig brug: Ja (kan ikke køre kontinuerligt uden belastning).
Anbefalet hastighed: (0,3~1) x maksimal udgangshastighed.
Detaljerede parametre
Model | Gearforhold | Maksimal output | Stald moment | Vægt (KG) | |||||||||
Magt | Moment | Nominel hastighed | Luftforbrug | Grundlæggende | Lodret | Vandret | |||||||
HP | KW | N.m | Ibf. ft | R.P. Mmin | L/min | CFM | N.m | Ibf. ft | KG | KG | KG | ||
AMP6 | 0.75 | 0.56 | 7.6 | 5.6 | 650 | 504 | 17.8 | 11.5 | 8.5 | 5.6 | 6 | 6.9 | |
G1/3 | 21.7 | 16 | 216 | 31.5 | 23.2 | " | 12.4 | 12.6 | |||||
G1/5 | 35.6 | 26.3 | 180 | 49.5 | 36.5 | ||||||||
G1/10 | 72 | 53.1 | 90 | 100.3 | 74 | ||||||||
G1/15 | 106.2 | 78.4 | 60 | 155.1 | 114.5 | " | 15 | 15.2 | |||||
G1/20 | 141.5 | 104.4 | 45 | 206.6 | 152.5 | ||||||||
G1/30 | 209.5 | 154.6 | 30 | 305.7 | 225.6 | ||||||||
G1/40 | 276.5 | 204.1 | 22.5 | 412.4 | 304.4 | ||||||||
G1/50 | 345.3 | 254.8 | 18 | 506.6 | 373.9 | ||||||||
G1/60 | 414.6 | 306 | 15 | 609.2 | 449.6 | ||||||||
G1/80 | 542.5 | 400.4 | 11.2 | 805.3 | 594.3 |
Skematisk planvisning:
![]() | ![]() |

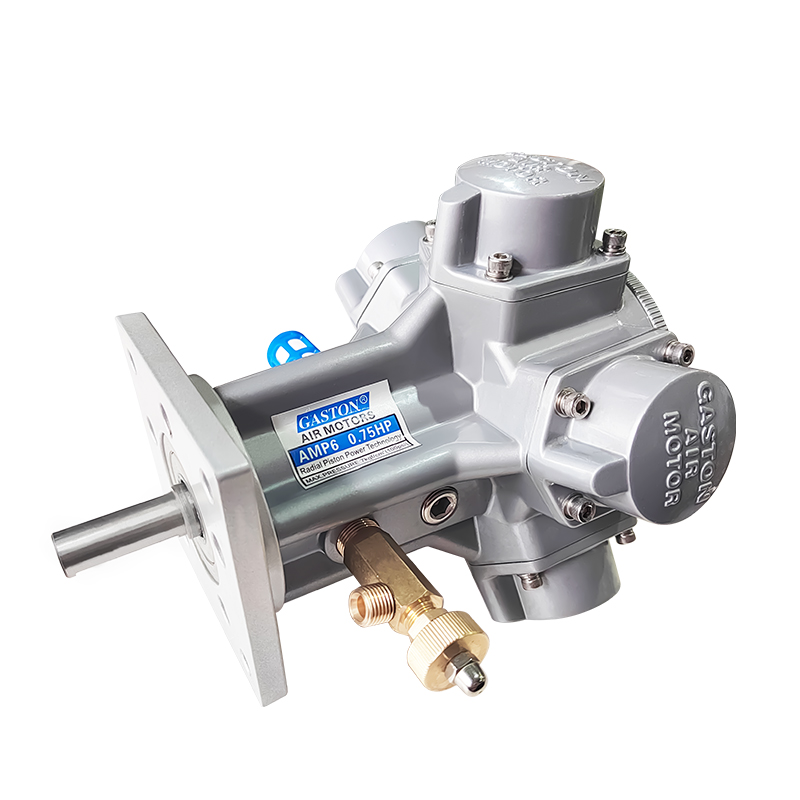

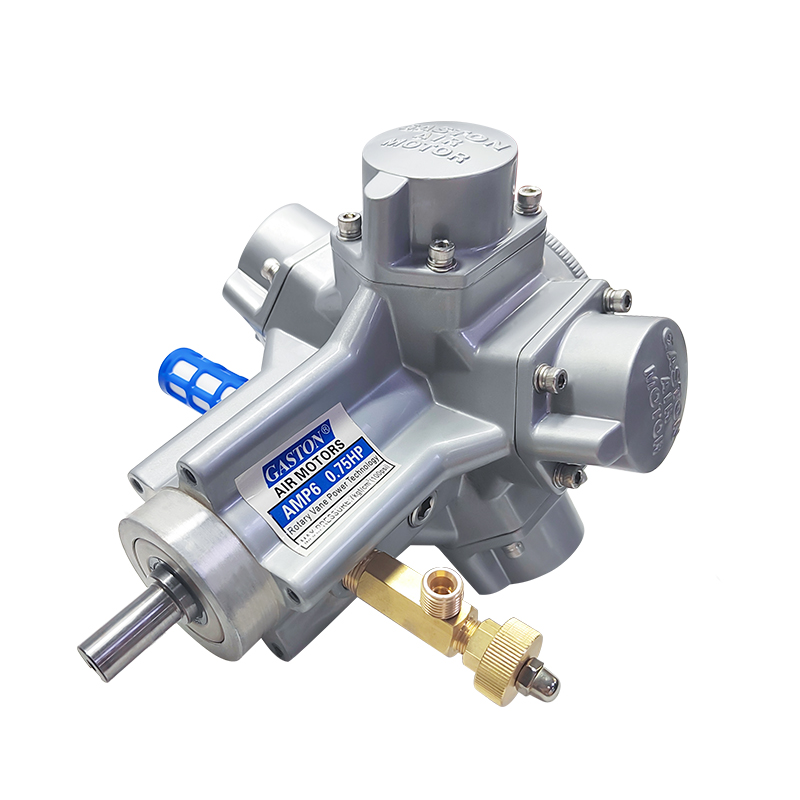

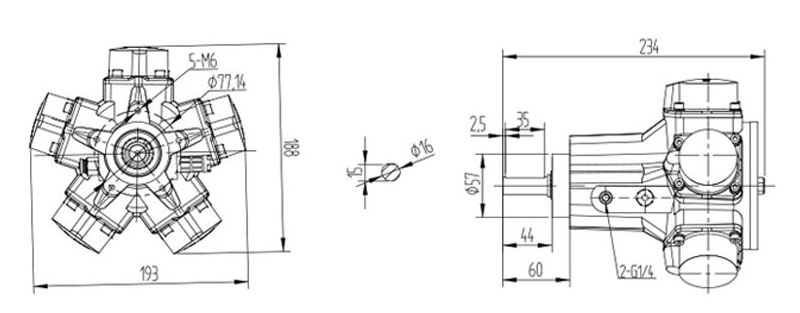

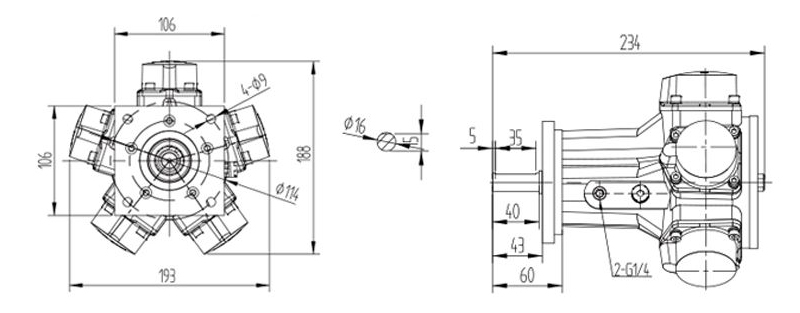

AMP6-T (grundlæggende type) | AMP6-F (lodret) |
![]() | ![]() |

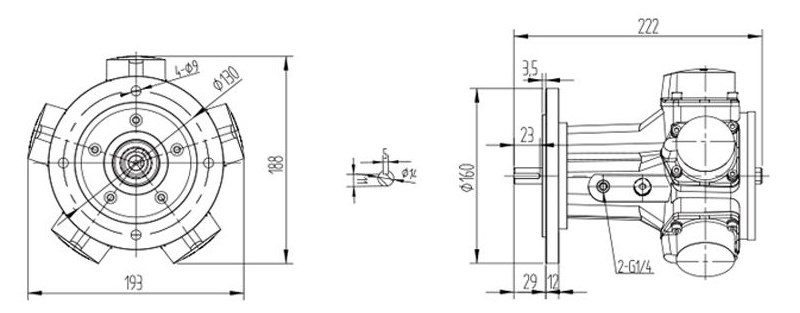

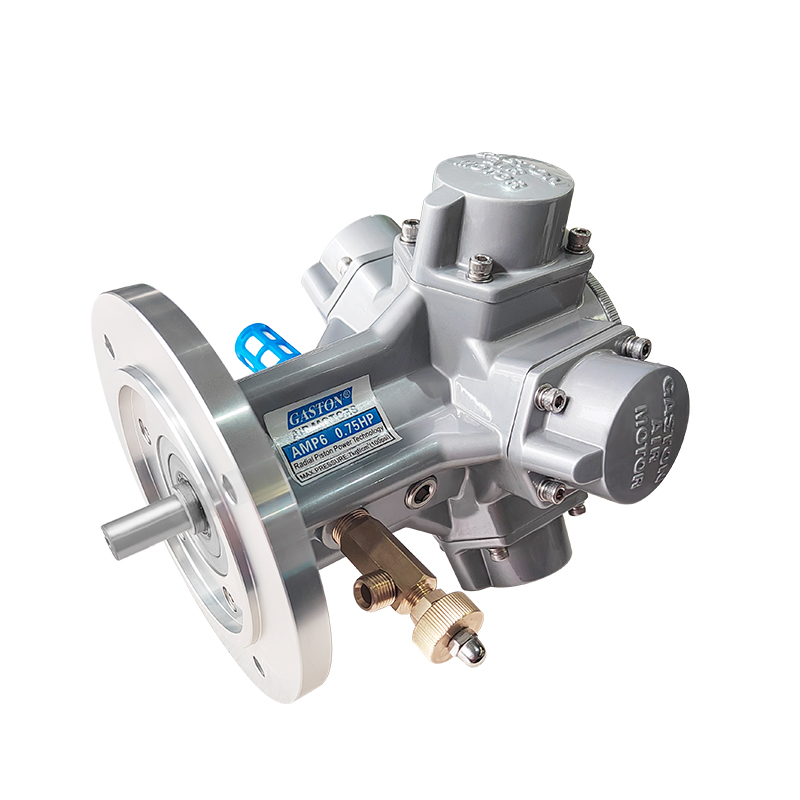

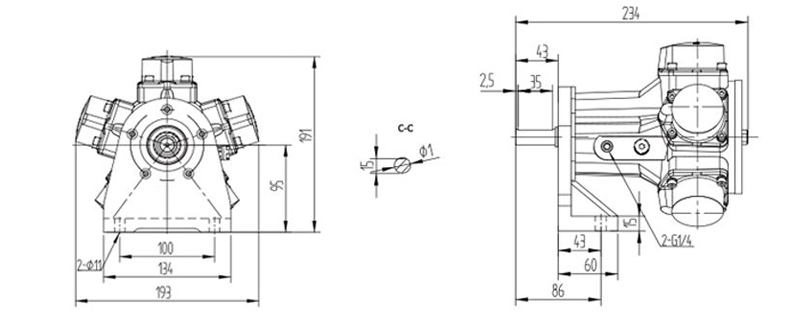

AMP6-L (vandret) | AMP6-IEC(Flangetype) |
Produktnedbrydningsdiagram:
INGEN. | Navn | Mængde | INGEN. | Navn | Mængde | INGEN. | Navn | Mængde |
1 | Boliger | 1 | 12 | Pakning | 5 | 23 | O-ringe | 1 |
2 | Fordelingsventil | 1 | 13 | Karosseripakning | 2 | 24 | Motordækslet | 1 |
3 | Drivendeleje | 1 | 14 | O-ringe | 2 | 25 | Rund flange | 1 |
4 | Spindlen | 1 | 15 | Rulleleje | 1 | 26 | Udluftningsskrue | 1 |
5 | Halvforsegling | 1 | 16 | Krumtapaksel skrue | 1 | 27 | Firkantet flange | 2 |
6 | Hulkort fjeder | 1 | 17 | Cylinderforing | 5 | 28 | Vandret plade | 1 |
7 | Drivendeleje | 1 | 18 | O-ringe | 5 | 29 | Lyddæmper | 1 |
8 | Ringring | 1 | 19 | Cylinderhoved | 5 | 30 | Tracheal prop | 1 |
9 | Stempel | 5 | 20 | O-ringe | 5 | 31 | Prop | 2 |
10 | Plejlstang | 5 | 21 | Fjederskive | 20 | |||
11 | Stoppind | 5 | 22 | Topskrue | 20 |
