Det skjulte kraftcenter: Opdage verdenen af positive forskydning pneumatiske motorer

I. Introduktion

EN. Hook: Kraften i trykluft

I en verden af industriel automatisering og specialiserede maskiner er brølen af en kraftfuld motor eller brummen af en elektrisk motor ofte centrum. Alligevel, roligt og effektivt, har en anden styrke været i gang i årtier, der tilbyder unikke fordele, hvor konventionelle strømkilder kommer til kort: Kraften i trykluft. Denne usynlige, men alligevel potente, medium driver en klasse af enheder kendt som pneumatiske motorer, der tjener som de usungte helte i utallige applikationer.

B. Hvad er der Positive forskydning Pneumatiske motorer ?

A Positiv forskydning pneumatisk motor er en mekanisk enhed, der omdanner energien fra trykluft til mekanisk roterende bevægelse. I modsætning til luftmotorer i turbinestil, der er afhængige af den dynamiske strøm af luft over klinger, fungerer positive forskydningsmotorer efter et volumetrisk princip. De fanger en fast mængde trykluft, giver den mulighed for at udvide og udtømmer den derefter ved hjælp af den resulterende trykforskel for at skabe kontinuerlig roterende bevægelse. Denne grundlæggende forskel giver dem forskellige egenskaber og fordele, især i krævende miljøer.

C. Kort historie og evolution

Konceptet med at bruge trykluft til magt daterer århundreder med tidlige anvendelser inden for minedrift og tunneling. Udviklingen af praktiske pneumatiske motorer fik trækkraft i det 19. århundrede, drevet af behovet for sikrere og mere robuste strømkilder under farlige forhold, hvor gnister fra elektriske motorer udgør en betydelig risiko. Over tid udviklede design sig fra enkle stempeldrevne mekanismer til mere sofistikerede vingting og gearmotorer, der hver tilbyder specifikke præstationsprofiler, der er egnede til en udvidet række industrielle og specialiserede applikationer.

D. Betydning og almindelige oversigt over applikationer

Positive forskydning Pneumatiske motorer er uundværlige i industrier, hvor sikkerhed, holdbarhed og præcis kontrol er vigtigst. De findes ofte med at drive håndværktøjer til fremstilling, hejsere i materialehåndtering, mixere i kemiske planter og specialiseret udstyr i medicinske og fødevareforarbejdningsanlæg. Deres iboende sikkerhed i eksplosive atmosfærer og deres evne til at stoppe uden skade gør dem til et foretrukket valg i mange udfordrende operationelle omgivelser.

E. Artikelomfang, og hvad læseren lærer

Denne artikel vil dykke ned i de grundlæggende principper, der styrer positive forskydningspneumatiske motorer, udforske deres forskellige typer, fremhæve deres vigtigste fordele og begrænsninger og detaljerede deres forskellige anvendelser. Vi vil også dække væsentlige udvælgelseskriterier og vedligeholdelsespraksis og afsluttes med et kig på fremtidige tendenser inden for denne vigtige teknologi.

Ii. Grundlæggende om pneumatisk motorisk drift

A. Trykluft som energikilde

1. Egenskaber ved trykluft, der er relevant for motorer: Trykluft fungerer som arbejdsvæske og lagrer potentiel energi, der omdannes til kinetisk energi. Dens centrale egenskaber til motorisk drift inkluderer dens kompressibilitet (muliggør energilagring), dens evne til at udvide (køre motoren) og dens relativt lave viskositet (lette strømning).
2. Lufttryk og flowets rolle: Ydelsen af en pneumatisk motor er direkte afhængig af det medfølgende lufttryk og strømningshastighed. Tryk dikterer den tilgængelige kraft til at drive motoren, mens strømningshastighed (volumen af luft pr. Enhedstid) bestemmer motorens hastighed. Højere tryk fører generelt til højere drejningsmoment, og højere strømning fører til højere hastighed.

B. Positivt forskydningsprincip forklaret

1. Hvordan en fast luftmængde er fanget og udvidet: Kernen i positiv forskydning ligger i motorens design, der skaber forseglede kamre. Trykluft kommer ind i disse kamre og skubber et bevægeligt element (som en vane eller en stempel). Når elementet bevæger sig, øges kammerets volumen, hvilket gør det muligt for luften at udvide og overføre sin energi. Når luften har gjort sit arbejde, er den udmattet, og cyklussen gentages. Denne "positive forskydning" sikrer, at der anvendes et specifikt luftvolumen i hver cyklus, hvilket giver forudsigelig og kontrolleret bevægelse.
2. Sammenligning med andre motortyper (f.eks. Turbiner - kort): I modsætning til pneumatiske turbiner, der bruger den kontinuerlige luftstrøm til at dreje en rotor (svarende til en vindmølle), er positive forskydningsmotorer afhængige af diskrete mængder luft, der virker på bevægelige dele. Dette gør dem generelt mere effektive ved lavere hastigheder og er i stand til højere startmomenter sammenlignet med turbiner af lignende størrelse.

C. nøglekomponenter (generelt)

Mens specifikke design varierer, deler de fleste positive forskydningspneumatiske motorer fælles væsentlige komponenter:

1. Rotor/skaft: Den centrale roterende komponent, der konverterer den lineære kraft fra den ekspanderende luft til rotationsbevægelse, der leverer strøm til output.
2. Boliger: Det ydre hus, der omslutter alle interne komponenter, giver strukturel integritet og indeholder den trykluft.
3. Indløb/udstødningsporte: Åbninger, gennem hvilke trykluft kommer ind i motoren og brugt luft, udvises.
4. Forsegling af elementer: Komponenter som O-ringe, pakninger og præcis bearbejdning, der forhindrer luftlækage mellem kamre og sikrer effektiv drift.

III. Typer af positive forskydning pneumatiske motorer

Positive forskydning Pneumatiske motorer findes i flere konfigurationer, der hver især er egnet til forskellige applikationer baseret på deres unikke driftsegenskaber.

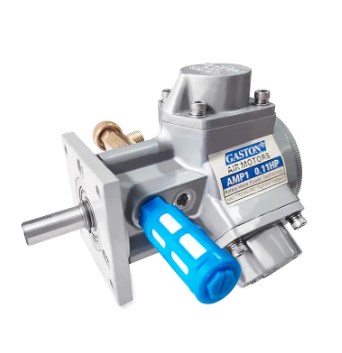

A. Vane Motors

1. Beskrivelse og konstruktion: Vane Motors består af en cylindrisk rotor monteret excentrisk i et større cylindrisk hus. Rektangulære skovle er monteret i radiale slots i rotoren.
2. Hvordan de fungerer: Når komprimeret luft kommer ind i motoren, skubber den mod skovlene og tvinger dem udad mod boligvæggen på grund af centrifugalkraft. Luften udvides derefter i de halvmåneformede kamre dannet mellem rotoren, skovlene og boligerne, hvilket får rotoren til at dreje. Når rotoren drejer, glider skovlene tilbage i deres slots, og den brugte luft er opbrugt.
3. Fordele: Vane -motorer er kompakte, tilbyder godt startmoment, er let reversible ved at ændre luftstrømningsretningen og kan fungere i relativt høje hastigheder.
4. Ulemper: De er modtagelige for at bære på skovlene og boliger på grund af friktion, og luftlækage kan forekomme, hvis sæler nedbrydes, hvilket fører til reduceret effektivitet.
5. Almindelige applikationer: Bredt brugt i håndværktøjer som slibemaskiner, øvelser, skruetrækkere og slagnøgler på grund af deres kompakte størrelse og høje effekt-til-vægt-forhold.

B. Stempelmotorer

Stempelmotorer er generelt mere robuste og tilbyder højere drejningsmoment ved lavere hastigheder.

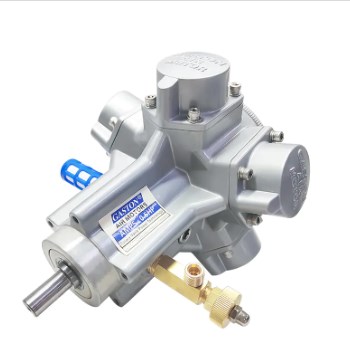

1. Radiale stempelmotorer:
   1. Beskrivelse og konstruktion: Disse motorer har flere stempler (typisk 3 til 6 eller mere) arrangeret radialt omkring en central krumtapaksel.
   2. Hvordan de fungerer: Trykluft ledes sekventielt til hvert stempel og tvinger det udad. Denne lineære bevægelse omdannes til roterende bevægelse af krumtapakslen, svarende til en forbrændingsmotor.
   3. Fordele: Radiale stempelmotorer er kendt for deres høje drejningsmomentproduktion, fremragende ydelse med lav hastighed og robust konstruktion. De er meget holdbare og kan håndtere tunge belastninger.
   4. Ulemper: De har en tendens til at være større og tungere end Vane Motors for en given effekt og er generelt mere komplekse i design.
   5. Almindelige applikationer: Ideel til applikationer, der kræver højt drejningsmoment og præcis kontrol med lavere hastigheder, såsom hejse, vinsjer, mixere og store industrimaskiner.
2. Axial stempelmotorer (mindre almindeligt for pneumatisk):
   1. Kort beskrivelse: Mens der er mere udbredt i hydrauliske systemer, findes aksiale stempeldesign til pneumatiske motorer, men er mindre almindelige. De involverer typisk stempler arrangeret parallelt med drivakslen, der virker på en vuggeplade eller vingleplade for at generere roterende bevægelse.

C. Gearmotorer

1. Beskrivelse og konstruktion: Pneumatiske gearmotorer består typisk af to meshing -gear (eksterne eller interne) lukket i et hus.
2. Hvordan de fungerer: Trykluft kommer ind i motoren og er fanget i lommerne mellem geartænderne og huset. Når gearene roterer, føres luften rundt og frigøres derefter gennem udstødningsporten. Den kontinuerlige strøm af luft ind og ud af disse lommer skaber rotationskraft.
3. Fordele: Gearmotorer er enkle i design, meget robust og generelt velegnet til højhastighedsapplikationer. De er mindre tilbøjelige til at bære end vingmotorer under nogle forhold.
4. Ulemper: De tilbyder typisk lavere startmoment sammenlignet med ving- eller stempelmotorer og kan være mindre effektive ved meget lave hastigheder.
5. Almindelige applikationer: Brugt i applikationer, der kræver ensartet hastighed og moderat drejningsmoment, såsom transportaddrev, små pumper og noget blandingsudstyr.

D. Membranmotorer (mindre almindeligt som roterende, mere til lineær aktivering)

Mens de primært bruges til lineær aktivering (f.eks. I ventiler eller pumper), findes der nogle roterende membranmotorer. De bruger afbøjningen af en fleksibel membran til at drive en mekanisme, der oversætter lineær bevægelse til roterende bevægelse. Disse er mindre almindelige som primære roterende strømkilder, men eksemplificerer det positive forskydningsprincip.

Iv. Nøgleegenskaber og fordele

Positive forskydning Pneumatiske motorer tilbyder flere overbevisende fordele, der gør dem til det foretrukne valg i specifikke industrielle sammenhænge.

A. Sikkerhed i farlige miljøer

1. Ikke-sparkende drift: I modsætning til elektriske motorer bruger pneumatiske motorer ikke elektricitet og genererer derfor ikke gnister under drift. Dette er en kritisk sikkerhedsfunktion i miljøer, der indeholder brandfarlige gasser, dampe eller støv.
2. Eksplosionssikker natur: Deres iboende design gør dem i sig selv sikre til brug i eksplosive atmosfærer (klassificeret som ATEX -zoner eller tilsvarende), hvilket reducerer risikoen for antændelse markant.

B. Høj effekt-til-vægt-forhold

Pneumatiske motorer kan levere betydelig strøm i forhold til deres størrelse og vægt, hvilket gør dem ideelle til bærbare værktøjer og anvendelser, hvor plads og vægt er kritiske overvejelser.

C. Øjeblikkelig start, stop og vending

De kan starte, stoppe og vende retning næsten øjeblikkeligt ved blot at kontrollere luftforsyningen. Denne hurtige respons er afgørende for applikationer, der kræver hurtige og præcise bevægelser.

D. Variabel hastighed og drejningsmomentkontrol

1. Enkel throttling af luftforsyning: Hastigheden og drejningsmomentet for en pneumatisk motor kan let kontrolleres ved at regulere det indkommende lufttryk og strømning. Dette kan opnås med enkle ventiler, der tilbyder fleksibel og intuitiv drift.

E. Overbelastningsbeskyttelse (stopping uden skader)

En betydelig fordel er deres evne til at stoppe under overbelastningsbetingelser uden at opretholde skader. Når belastningen overstiger motorens drejningsmomentkapacitet, stopper den simpelthen. Når overbelastningen er fjernet, kan den genoptage driften uden at kræve en nulstilling eller reparation, i modsætning til elektriske motorer, der kan overophedes og brænde ud.

F. Holdbarhed og robusthed

1. Tolerance over for hårde miljøer (støv, varme, fugtighed): Pneumatiske motorer er i sagens natur robuste og kan modstå barske driftsforhold, herunder høje temperaturer, støvede miljøer og høj luftfugtighed, som kan kompromittere elektriske motorer.

G. Cool drift (luftudvidelse afkøles motoren)

Når komprimeret luft udvides inden i motoren, forårsager den en køleeffekt. Dette betyder, at pneumatiske motorer generelt kører køligere end elektriske motorer, hvilket reducerer risikoen for overophedning og udvidelse af deres levetid, især i kontinuerlig drift.

V. Ulemper og begrænsninger

På trods af deres mange fordele leveres positive forskydningspneumatiske motorer også med visse begrænsninger, der skal overvejes.

A. Energieffektivitet

1. Lavere effektivitet sammenlignet med elektriske motorer: Generelt er pneumatiske motorer mindre energieffektive end deres elektriske kolleger. Processen med at komprimere luft bruger en betydelig mængde energi, og der er iboende tab i motorens drift.
2. Højt trykluftforbrug: For at levere strøm kræver disse motorer en kontinuerlig og betydelig forsyning med trykluft, som kan være dyrt at generere og vedligeholde.

B. støjniveauer

Pneumatiske motorer kan være ret støjende under drift, primært på grund af den hurtige udstødning af trykluft. Silencere og lyddæmpere er ofte påkrævet for at afbøde dette problem, især i indendørs miljøer.

C. Krav til luftkvalitet

1. Behov for filtreret og smurt luft: For optimal ydeevne og lang levetid kræver pneumatiske motorer rene, tørre og ofte smurt trykluft. Forurenende stoffer som fugt, snavs og olie kan forårsage slid, korrosion og blokeringer.
2. Virkningen af forurenende stoffer: Dårlig luftkvalitet fører til øget vedligeholdelse, reduceret effektivitet og for tidlig svigt i motorkomponenter.

D. udstødningsluftstyring

1. Potentiale for støj og olie tåge: Den udmattede luft kan være høj, og hvis luftforsyningen smures, kan det frigive en olietåge i miljøet, som kan kræve ventilations- eller opsamlingssystemer.

E. Omkostninger ved trykluftinfrastruktur

Implementering af et pneumatisk system kræver en investering i luftkompressorer, tørretumblere, filtre, regulatorer og distributionsrør, som kan være en betydelig forhånd og løbende omkostninger.

Vi. Anvendelser af positive forskydning pneumatiske motorer

Den unikke kombination af sikkerhed, strøm og kontrol, der tilbydes af positive forskydningspneumatiske motorer, gør dem uundværlige på tværs af en lang række industrier og applikationer.

A. Industrielle værktøjer

De er arbejdsheste på mange workshops og samlebånd, der driver:

• Slibemaskiner: Til fjernelse af materiale og efterbehandling.
• Øvelser: For præcis hul kedelig.
• Impact skruenøgler: Til fastgørelse og løsning med højt drejningsmoment.
• Skruetrækkere: Til monteringsopgaver, der kræver kontrolleret drejningsmoment.

B. Håndtering af materiale

Deres robuste natur og evne til at håndtere tunge belastninger gør dem ideelle til:

• Hejsere: Til løft og sænkning af tunge genstande sikkert.
• Vinsjer: Til trækning og placering af belastninger.
• Transportører: Til kørsel af materialetransportsystemer.

C. Blanding og agitation

Den ikke-sparkende egenskab er afgørende i miljøer med brandfarlige materialer:

• Malingsblandere: At sikre ensartet konsistens uden antændelsesrisiko.
• Kemiske agitatorer: Omrøring af korrosive eller flygtige stoffer sikkert.

D. Fødevare- og drikkevareindustri

Deres evne til at modstå Washdown og operere under sterile forhold er meget værdsat:

• Washdown -kapaciteter: Motorer designet til at modstå vand- og rengøringsmidler.
• Sterile miljøer: Brugt til behandling og emballage, hvor hygiejne er af største vigtighed.

E. Minedrift og konstruktion

Deres holdbarhed og modstand mod barske forhold er vigtige:

• Robusthed under barske forhold: Drift pålideligt i støvede, våde og robuste miljøer.

F. Medicinsk og farmaceutisk

De ikke-magnetiske egenskaber og sikkerhed er kritiske for følsomme anvendelser:

• Sterilisering: Kan steriliseres til brug i medicinsk udstyr.
• Ikke-magnetiske egenskaber: Sikker til brug i nærheden af MR -maskiner og andet følsomt elektronisk udstyr.

G. Automotive Industry

Fra samlebånd til værksteder bruges de til forskellige opgaver, der kræver pålidelig strøm og kontrol.

Vii. Udvælgelseskriterier for pneumatiske motorer

Valg af den rigtige pneumatiske motor involverer evaluering af flere nøglefaktorer for at sikre optimal ydelse og levetid for en given anvendelse.

Kriterium	Beskrivelse
Krav og drejningsmomentkrav	Bestem den nødvendige udgangseffekt og drejningsmoment til applikationen. Dette dikterer motorens størrelse og type (f.eks. Vane for højere hastighed, stempel til højere drejningsmoment).
Hastighedsområde	Overvej den krævede driftshastighed, og om variabel hastighedskontrol er nødvendig.
Luftforbrug	Evaluer motorens luftforbrugshastighed (CFM eller L/MIN) for at sikre, at den er på linje med den tilgængelige komprimerede luftforsyningskapacitet. Højt forbrug kan føre til øgede driftsomkostninger.
Driftspress	Match motorens nominelle driftstryk til det tilgængelige systemtryk.
Størrelse og vægtbegrænsninger	Tegn for de fysiske dimensioner og vægten af motoren, især for bærbare værktøjer eller rumbegrænsede installationer.
Miljøforhold	Evaluer driftsmiljøet for faktorer som temperatur, fugtighed, støv og tilstedeværelsen af farlige materialer, der vælger en motor designet til at modstå disse tilstande.
Reversibilitet behov	Bestem, om applikationen kræver, at motoren fungerer i både uret og mod uret. De fleste Vane- og Piston Motors er let reversible.
Vedligeholdelse og servicabilitet	Overvej let vedligeholdelse, tilgængelighed af reservedele og motorens forventede levetid.

Viii. Vedligeholdelse og fejlfinding

Korrekt vedligeholdelse er afgørende for at sikre den langsigtede pålidelighed og effektivitet af positive forskydningspneumatiske motorer.

A. Regelmæssig smøring

De fleste pneumatiske motorer kræver smøring, ofte gennem en in-line smøremiddel, der tilføjer en fin tåge olie til den trykluft. Regelmæssige kontroller og påfyldning af smøremidleren er vigtig.

B. Luftfiltrering og regulering

Sørg for, at komprimeret luftforsyning filtreres korrekt for at fjerne forurenende stoffer (snavs, rust, fugt) og reguleres til det rigtige driftstryk. Filtre skal rengøres eller udskiftes regelmæssigt.

C. Inspektion for slid

Inspicerer med jævne mellemrum motoren for tegn på slid på komponenter som skovle, stempler, lejer og tætninger. Løse eventuelle problemer straks for at forhindre yderligere skader.

D. Almindelige problemer og løsninger

• Tab af magt: Kan skyldes utilstrækkeligt lufttryk/strømning, slidte interne komponenter (f.eks. Vans, tætninger) eller tilstoppede luftfiltre.
• Overdreven luftforbrug: Angiver ofte internt luftlækage på grund af slidte tætninger eller beskadigede komponenter.
• Overophedning: Mens sjældent kan forekomme, hvis motoren kontinuerligt overbelastes, eller hvis smøring er utilstrækkelig.
• Støj: Kan indikere slidte lejer, forkert justerede komponenter eller blot behovet for en mere effektiv lyddæmper.

Ix. Fremtidige tendenser og konklusion

A. Fremskridt i effektivitet og materialer

Løbende forskning fokuserer på at forbedre energieffektiviteten af pneumatiske motorer gennem avancerede design, bedre forseglingsteknologier og brugen af nye materialer med lav frering. Dette sigter mod at reducere komprimeret luftforbrug og gøre dem mere konkurrencedygtige med elektriske motorer i en bredere vifte af applikationer.

B. Integration med kontrolsystemer

Moderne pneumatiske motorer integreres i stigende grad med sofistikerede kontrolsystemer, herunder proportionelle ventiler og sensorer, hvilket muliggør mere præcis hastighed, drejningsmoment og positionskontrol. Dette forbedrer deres alsidighed i automatiserede processer.

C. Fortsat relevans i niche -applikationer

På trods af stigningen i elektriske drev vil positive forskydning pneumatiske motorer fortsat have et vigtigt sted i niche -applikationer, hvor deres iboende sikkerhed, robusthed og evne til at operere i barske eller farlige miljøer forbliver uovertrufne.

D. Sammendrag af vigtige fordele og deres vedvarende værdi

Sammenfattende tilbyder positive forskydning pneumatiske motorer en unik blanding af sikkerhed, effekttæthed, øjeblikkelig kontrol og holdbarhed. Deres evne til at operere uden gnister, modstå barske forhold og stall uden skader gør dem til uundværlige værktøjer i industrier, der spænder fra fremstilling og byggeri til medicinsk og fødevareforarbejdning.

E. Sidste tanker om pneumatiske motors rolle i moderne industri

Selvom det måske ikke er så universelt synlige som elektriske motorer, er positive forskydningspneumatiske motorer et vidnesbyrd om ingeniørens opfindsomhed. De er fortsat en pålidelig, kraftfuld og sikker løsning til kritiske opgaver, hvilket beviser, at den enkle, men effektive kraft af trykluft forbliver en hjørnesten i moderne industriel kapacitet. Efterhånden som teknologien skrider frem, vil disse motorer sandsynligvis fortsætte med at udvikle
