GTH500 Gaston industrielt pneumatisk hejs

GTH500 Gaston industrielt pneumatisk hejseværk er et løfteudstyr af industriel kvalitet, der er specielt designet til højbelastnings- og højfrekvente driftsmiljøer. Med sin ydeevne og pålidelighed viser den pneumatiske GTH500 hejs ekstraordinær funktionalitet inden for industri, lager, logistik og andre områder.
GTH500 pneumatisk hejs har lastkapacitet, med en lastkapacitet på 500 kg, som kan imødekomme løftebehovet for forskellige tunge materialer. Den anvender et pneumatisk drev, som ikke kun sikrer en stabil løftehastighed, men heller ikke kræver strømforsyning. Den er især velegnet til brandfarlige, eksplosive eller lejligheder, hvor strømmen er ubelejlig; udstyret med flere sikkerhedsbeskyttelsesanordninger, såsom overbelastningsbeskyttelse, slagbegrænser osv., for at sikre absolut sikkerhed under drift.
GTH500 Gaston industriel pneumatisk hejs er meget brugt i forskellige situationer, hvor tunge genstande skal løftes, såsom fabrikkens produktionslinjer, lagerbygninger, dokker osv. Den kan bruges med forskellige bøjler og sejl for at opnå hurtig og sikker håndtering af materialer.

Få et tilbud

Detaljerede parametre

Ydeevnekarakteristika for lufthejser

Lufttryk (PSI)	Lufttryk (Mpa)	Maksimal effekt (HP)	Fri fart (rpm)	Hastighed ved maksimal effekt (rpm)	Moment ved maksimal effekt (NM)	Gasforbrug ved maksimal effekt (m²/min)	Stop moment og start moment (NM)
40	0.28	45 %	80 %	30 %	37,50 %	45 %	45 %
50	0.35	56 %	84 %	44 %	52,40 %	56 %	56 %
60	0.4	67 %	88 %	58 %	65,90 %	67 %	67 %
70	0.48	78 %	92 %	72 %	78,30 %	78 %	78 %
80	0.55	89 %	96 %	86 %	89,60 %	89 %	89 %
90	0.63	100 %	100 %	100 %	100 %	100 %	100 %
100	0.7	110 %	104 %	114 %	109,60 %	110 %	110 %

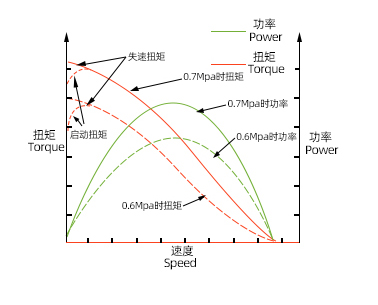

Figuren viser typiske pneumatiske motormoment- og effektkurver under to forskellige lufttryk. Motorens drejningsmoment og effekt falder, når lufttrykket falder.	Figuren viser drejningsmoment og hastighedskurver for motoren under to forskellige lufttryk. Motorens hastighed og drejningsmoment falder, når lufttrykket falder. Drejningsmomentet falder markant, mens motorhastigheden falder en smule, når trykket falder.

Præstationskurvegraf

Teknisk datablad

Skimmelsvamp	Enhed	GTH125-1		CTH250-1		GTH500-1		GTH1T-2		GTH2T-2		GTH3T-3
Lufttryk	Mpa	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6	0.4	0.6
Indlæs	(KG)	125		250		500		1000		2000		3000
ENntal kæder	rod	1		1		1		2		2		3
Motorens udgangseffekt	(KW)	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1	0.6	1
Løftehøjde	(M)	Standardhøjden er 3 meter
Løftehastighed ved fuld last	(m/min)	18	20	12	15	7	10	4	6	2.1	4.5	1.8	2.3
Løftehastighed uden last	(m/min)	30	35	25	30	17	20	7	9	5	5.5	4	5
Fuld last nedstigningshastighed	(m/min)	27	36	13	15	16	17	10	11	5	6	5	6
Fuldlast gasforbrug - øget	(m³/min)	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2	0.7	1.2
Fuldlast gasforbrug - ned	(m³/min)	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5	0.8	1.5
Kæde størrelse	(mm)	6,3*19		6,3*19		6,3*19		6,3*19		7*21		6,3*19
Kædevægt	KG/meter	0.9		0.9		0.9		0.9		1.0		0.9
Standardvægt (3m løftehøjde)	(KG)	22		22		24		27		38		48
Længde på regulatorens luftrør	(M)	Standardlængde er 3 meter
Fuldlaststøj - øget	(dB)	73	77	74	78	75	78	77	80	80	82	80	82
Fuld belastning støj - ned	(dB)	80	83	80	83	84	86	85	88	85	88	85	88
Trachea stik	(i)	3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT		3/8NPT
Luftrørstørrelse (indre diameter)	(mm)	10		10		12		12		12		12


Dimensioner	Pneumatisk hejs med vognmål

Dimensioner

Model	Enhed	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2	GTH3T-3
EN	mm	616	616	616	616	635	616
B	mm	310	310	310	310	315	310
C	mm	128.6	128.6	128.6	128.6	146	128.6
D	mm	181.4	181.4	181.4	181.4	185	181.4
E	mm	145.5	145.5	145.5	145.5	140	145.5
F	mm	258	258	258	258	150	258
G	mm	105.5	105.5	105.5	105.5	295	105.5
J	mm	55.5	55.5	55.5	55.5	65	55.5
K	mm	23.5	23.5	23.5	23.5	26	23.5
H1	mm	460	460	460	460	500	460
H2	mm	260	260	260	260	165	260
φd	mm	35	35	35	35	48	35
N	mm	32	32	32	32	33	32

Pneumatisk hejs	GTH125-1	GTH250-1	GTH500-1	GTH1T-1	GTH2T-2
Vandrende bil	QDC-125	QDC-125	QDC-125	QDC-125	QDC-2
A	315	315	315	315	325
B	111	111	111	111	125
b Løbesporets breddeområde	80-115	80-115	80-115	80-115	80-120
bm	168	168	168	168	168
C	205	205	205	205	218
D	90	90	90	90	110
E	240	240	240	240	240
F	71	71	71	71	71
G	120	120	120	120	120
H Minimum frigang	550	550	550	550	565
J	50	50	50	50	93
K	23.5	23.5	23.5	23.5	26
L	128.6	128.6	128.6	128.6	146
M	180	180	180	180	185
N	889	889	889	889	33
P	174	174	174	174	140
Φ	38	38	38	38	48
