AMP2-R spiralgear reduktion pneumatisk motor produktparametre:
Reduktionsforholdsområde: 3-124, effekt: 0,12KW, hestekræfter: 0,16HK, drejningsmoment: 3,5-113,5N.m, fri hastighed: 310-9RPM, luftforbrug: 0,21m³/min, vægt: 6,5-8,0KG (forskellige reduktionsforhold , forskellige vægte), valgfri installationsmetoder: lodret, vandret, valgfri manuel styring ventil, bremse, controller.
Standard funktioner:
Ved at bruge trykluft som strømkilde til sikkerhed og eksplosionssikker har produktet et eksplosionssikkert certifikat og opfylder nationale sikkerhedsstandarder. Den spiralformede gearreduktion bruger kontrolventilen til at skifte start, justering og stop og kan øjeblikkeligt vende retningen. Motoren er designet til at være lukket som en helhed og kan bruges i støvede, fugtige og barske miljøer. Det er meget udbredt i den kemiske industri, halvledere, krystaller, petrokemikalier, biokemisk teknologi, malingsfabrikker, automatiserede maskiner og andre industrier.
Arbejdsmiljø:
Væske: Trykluft
Brugstryk: 5Kg/cm 2 (70psi)
Maksimalt arbejdstryk: 6Kg/cm 2 (85psi)
Omgivelsestemperatur: -10°C~ 70°C (kan kun bruges i en ikke-frysende tilstand)
Smøreolie: IS0VG32 eller lignende. (Det er nødvendigt at tilføje olie med en olietåge, 2~3 dråber pr. minut).
Kontinuerlig brug: Ja (kan ikke køre kontinuerligt uden belastning).
Anbefalet hastighed: (0,3~1) x maksimal udgangshastighed.
Detaljerede parametre
Montagemåltegning og måltabel

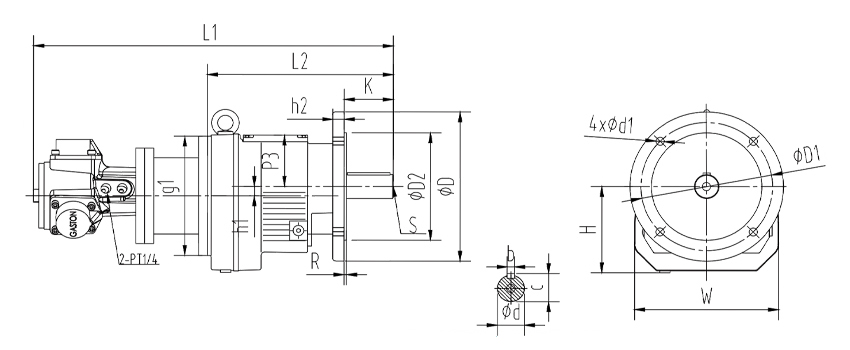

Lodret installation
Produkt Model | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | s3 | g1 | d1 | ENksial ende del | ||||
d | b | c | s | k | ||||||||||||||
AMP2-RF1-G3 | 391 15,4" | 199 7,83" | 140 5,51" | 115 4,53" | 95 3,74" | 76 2,99" | 130 5,12" | 3 0,12" | 3.4 0,13" | 9 0,35" | 59 2,99" | 120 4,72" | 8.5 0,33" | Φ20k6 0,79" | 6 0,23" | 225 0.88 " | M6 | 40 1,57" |
AMP2-RF1-G5 | ||||||||||||||||||
AMP2-RF1-G10 | ||||||||||||||||||
AMP2-RF1-G21 | ||||||||||||||||||
AMP2-RF1-G35 | ||||||||||||||||||
AMP2-RF2-G39 | 407 16" | 215 7.46 " | 92 3,62" | 142 5,59" | 4.05 0,16" | 52 3,62" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | |||||||
AMP2-RF2-G48 | ||||||||||||||||||
AMP2-RF2-G69 | ||||||||||||||||||
AMP2-RF2-G90 | ||||||||||||||||||
AMP2-RF2-G123 |

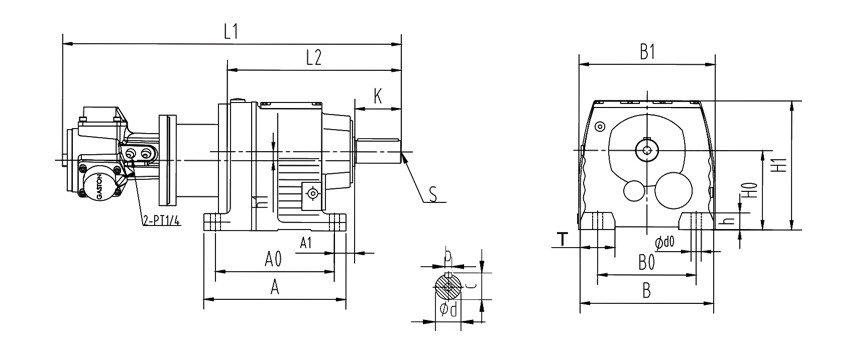

Vandret montering
Produkt model | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | do | h | Aksial endedel | ||||
d | b | c | s | k | |||||||||||||||
AMP2-R1-G3 | 399 15,7" | 207 8,15" | 110 4,33" | 131 5,16" | 110 4,33" | 140 5,51" | 140 5,51" | 75 2,95" | 134 5,27" | 18 0,71" | 0 | 25 0,98" | 9 0,35" | 12 0,47" | Φ20k6 0,79" | 6 0,23" | 22.5 0,88" | M6 | 40 1,57" |
AMP2-R1-G5 | |||||||||||||||||||
AMP2-R1-G10 | |||||||||||||||||||
AMP2-R1-G21 | |||||||||||||||||||
AMP2-R1-G35 | |||||||||||||||||||
AMP2-R2-G39 | 385 15,2" | 193 7,6" | 130 5,12" | 152 5,98" | 151 5,94" | 151 5,94" | 90 3,54" | 147 5,79" | 25 0,98" | 3.4 0. 13 " | 32 1,26" | 18 0,71" | Φ25k6 0,98" | 8 0,31" | 28 1,1" | M10 | 50 1,97" | ||
AMP2-R2-G69 | |||||||||||||||||||
AMP2-R2-G90 | |||||||||||||||||||
AMP2-R2-G123 |
Teknisk datablad
Produkt Model | Magt | Bedømt hastighed | Moment | Stop Moment | Luft forbrug | Vægt | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP2-R1/RF1-G3.83 | 0.16 | 0.12 | 310 | 3.5 | 2.6 | 4.7 | 4.7 | 0.21 | 7.4 | 6.5 |
AMP2-R1/RF1-G5.76 | 205 | 5.3 | 3.9 | 7.2 | 5.3 | |||||
AMP2-R1/RF1-G10.5 | 112 | 9.6 | 7.1 | 13.2 | 9.7 | |||||
AMP2-R1/RF1-G21.22 | 55 | 19.5 | 14.4 | 26.7 | 19.7 | |||||
AMP2-R1/RF1-G35.4 | 32 | 32 | 23.6 | 44 | 32.5 | |||||
AMP2-R2/RF2-G39.25 | 30 | 35.8 | 26.4 | 49.5 | 36.5 | 8 | ||||
AMP2-R2/RF2-G48.17 | 24 | 43 | 31.7 | 59.5 | 43.9 | |||||
AMP2-R2/RF2-G69.47 | 17 | 63.5 | 46.9 | 88.3 | 65.2 | |||||
AMP2-R2/RF2-G90.96 | 12 | 83 | 61.3 | 116.5 | 86 | |||||
AMP2-R2/RF2-G123.913 | 9 | 113.5 | 83.8 | 161 | 118.8 |
