AMP7-C spiralgear reduktion pneumatisk motor produktparametre:
Reduktionsforholdsområde: 3-30, effekt: 1,1KW, hestekræfter: 1,5HK, drejningsmoment: 75,5-730,5N.m, fri hastighed: 120-12RPM, luftforbrug: 0,9m³/min, vægt: 34,1-48KG (forskellige reduktionsforhold, forskellige vægte), valgfri installationsmetoder: lodret, vandret, valgfri manuel kontrolventil, bremse, controller.
Standard funktioner:
Ved at bruge trykluft som strømkilde til sikkerhed og eksplosionssikker har produktet et eksplosionssikkert certifikat og opfylder nationale sikkerhedsstandarder. Den spiralformede gearreduktion bruger kontrolventilen til at skifte start, justering og stop og kan øjeblikkeligt vende retningen. Motoren har et overordnet lukket design og kan bruges i støvede, fugtige og barske miljøer. Det er meget udbredt i den kemiske industri, halvledere, krystaller, petrokemikalier, biokemisk teknologi, malingsfabrikker, automatiserede maskiner og andre industrier.
Arbejdsmiljø:
Væske: Trykluft
Brugstryk: 5Kg/cm 2 (70psi)
Maksimalt arbejdstryk: 6Kg/cm 2 (85psi)
Omgivelsestemperatur: -10°C~ 70°C (kan kun bruges i en ikke-frysende tilstand)
Smøreolie: IS0VG32 eller lignende. (Det er nødvendigt at tilføje olie med en olietåge, 2~3 dråber pr. minut).
Kontinuerlig brug: Ja (kan ikke køre kontinuerligt uden belastning).
Anbefalet hastighed: (0,3~1) x maksimal udgangshastighed.
Detaljerede parametre
Montagemåltegning og måltabel

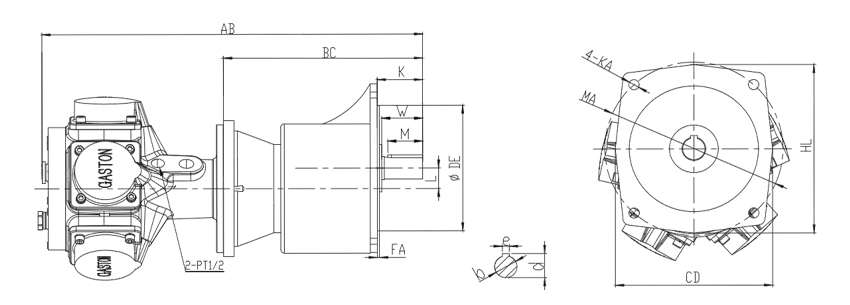

Lodret installation
Model | Reduktion forhold | AB | f.Kr | DE | FA | DD | CD | HL | MA | KA | L | K | W | M | Aksial endeedel | ||
b | d | e | |||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 170 | 3 | 265 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 6,69" | 0,12" | 10,4" | 7,68" | 8,07" | 8,66" | 0,47" | 0,91" | 2,56" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 185 | 3 | 265 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 11,22" | 7,28" | 0,12" | 10,4" | 8,85" | 9,76" | 10" | 059" | 1,18" | 2,56" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |

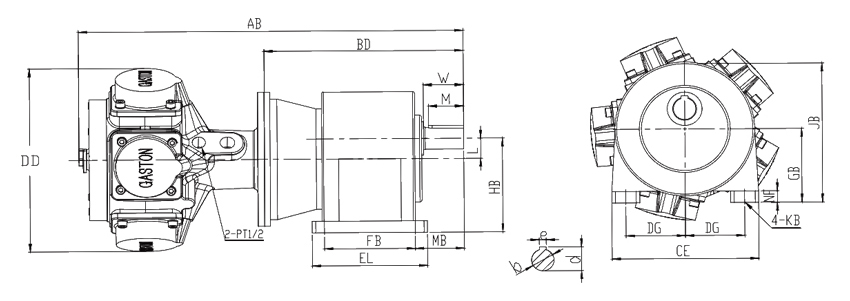

Vandret montering
Model | Reduktion forhold | AB | BD | FB | EL | MB | HB | L | DG | CE | GB | JB | KB | NF | W | M | Aksial end del | ||
b | d | e | |||||||||||||||||
AMP7 | 3-25 | 516.5 | 250 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 |
20,3" | 9,84" | 3,54" | 4,72" | 2,68" | 4,57" | 0,91" | 2,76" | 7,0" | 3,66" | 7,0" | 0,43" | 0,67" | 1,77" | 1,57" | 1,1" | 1,22" | 0,27" | ||
30-120 | 551.5 | 285 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
21,7" | 1,22" | 5,12" | 6,5" | 2,76" | 5,51" | 1,18" | 3,35" | 8,27" | 4,33" | 8,35" | 0,51" | 0,91" | 2,17" | 1,97" | 1,26" | 1,4" | 0,39" |
Teknisk datablad
Produkt Model | Magt | Bedømt hastighed | Moment | Stop Moment | Luft forbrug | Vægt | ||||
KW) | (HP) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP7-L/FG31.1 | 1.5 | 120 | 75.5 | 55.7 | 158.5 | 117 | 0.9 | 31.8 | 33.9 | 34.1 |
AMP7-L/FG51.1 | 1.5 | 72 | 128.6 | 94.9 | 272.6 | 201.2 | 33.9 | 34.1 | ||
AMP7-L/FG1 01 .1 | 1.5 | 36 | 254.5 | 187.8 | 542.3 | 400.2 | 33.9 | 34.1 | ||
AMP7-L/FG151.1 | 1.5 | 24 | 382.2 | 282.1 | 810.6 | 598.2 | 47.2 | 48 | ||
AMP7-L/FG201.1 | 1.5 | 18 | 502 | 370.5 | 1069.3 | 789.1 | 47.2 | 48 | ||
AMP7-L/FG301.1 | 1.5 | 12 | 730.5 | 539.1 | 1570.5 | 1159 | 47.2 | 48 |
